引：（关键词：低温电池，特种电池，野战电源电池）由于锂电池技术飞速开展，应用领域越来越多。我司为客户量身定制的野战式移动电源具有“高能量,高密度，高循环寿命，宽泛的使用环境温度”可以在-40度至65度环境下，轻巧便捷。防尘防水。能在恶劣环境下全天候正常工作。广泛运用于军用通讯，测控，野外作战等各领域。

一、移动式野战电源设计要求

根据客户的要求和规格，设计与特种检测设备配套的低温电池组，配合温度保护等安全保护电路，达到电池与设备配套在低温恶劣环境下运行的电池解决方案。

内置充电器，充电采用220V接口，方便取电。

带显示屏可以直观读取电池数据，预留通讯接口，方便主机和电池通讯。

内置DC-DC模块，稳压12V1A输出。

尺寸精巧、方便携带、重量轻。

二、具体参数要求如下：

1）电芯设计要求：采用具有自主知识产权的18650耐低温锂电池，4串4并组合。

2）结构设计要求：要求小于200x150x100mm。外观精美，整体防尘防水防震。采用冷轧板喷粉外壳加航空连接器。便携，轻巧。

3）电路设计要求：工作温度：-50~+70℃，稳压12V1A输出，AC220V输入，充电一次使用9小时，带显示屏，显示电量等信息。

三、移动式野战电源设计方案

1)钣金喷粉外壳加塑胶电池支架：根据客户要求设计尺寸符合要求钣金外壳，表面喷粉做军绿色效果，达到精美的设计要求。达到防水防尘防震的要求。采用一体成型镍带点焊，配合塑胶支架连接电芯，使用铜排跨接，很好的保证了整体电池组的阻抗和可靠性。

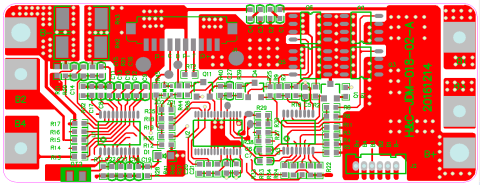

2）保护板：

3）过流保护片（PTC）：主要针对二次保护功能设计。PTC可恢复保险丝具有过流保护，自动恢复双重功能。电池产品里的PTC可以防止电池高温放电和不安全的大电流的发生。

4）专用真空防水航空插头：电池外部采用真空防水连接，以满足客户的防水要求

5）LA18650-4S4P/8Ah/14.8V锂电芯电池组（低温电芯）

6）电池排列方案

 客户的整体尺寸：200x150x100mm（最大尺寸）

 电池组合：4S4P

 模块的排列方式：

7）设计方案电路图

四、便携式野战电源产品实现图：
